Centre d'usinage composite de tournage et de fraisage spécifique à l'hydraulique : qu'est-ce que c'est, comment il fonctionne et pourquoi il bat l'usinage conventionnel

Qu'est-ce qu'un centre d'usinage composite de tournage et de fraisage spécifique à l'hydraulique ?

Un centre d'usinage composite de tournage et de fraisage spécifique à l'hydraulique est une machine-outil CNC multitâche spécialement conçue pour compléter la suite complète des opérations d'usinage requises par les composants hydrauliques - corps de vannes, blocs collecteurs, cylindres, corps de pompe, embouts et alésages de bobine - dans une seule configuration de serrage. Contrairement aux tours CNC ou aux centres d'usinage à usage général qui gèrent le tournage ou le fraisage séparément, ces machines composites intègrent une tourelle à outils motorisés ou une broche de fraisage avec une broche de tournage de précision sur la même plate-forme, éliminant ainsi le repositionnement inter-processus, le re-serrage et les erreurs de tolérance accumulées qui sont inévitables lorsque les pièces hydrauliques sont déplacées entre des machines autonomes.

La désignation « spécifique à l'hydraulique » n'est pas simplement une étiquette marketing. Il reflète un ensemble délibéré de choix de conception (optimisation de la géométrie de l'alésage, capacité de perçage de trous profonds, finition de l'alésage de haute précision, contournage multi-axes et dispositions de serrage rigides) qui répondent aux exigences géométriques spécifiques et exigeantes des pièces hydrauliques. L'alésage d'un tiroir de vanne hydraulique, par exemple, doit atteindre une tolérance de cylindricité de quelques microns seulement et un état de surface de Ra 0,2 µm ou mieux sur toute sa profondeur pour garantir un fonctionnement sans fuite et à faible hystérésis. Un centre de tournage-fraisage général peut techniquement effectuer les opérations requises, mais ne peut pas fournir ces tolérances de manière cohérente en production sans une conception spécifique portant sur la stabilité thermique, la précision de la broche et l'amortissement des vibrations.

L'essor de ces centres de tournage et de fraisage composites reflète l'évolution plus large de la fabrication de composants hydrauliques vers une plus grande complexité, des tolérances plus strictes et des délais de livraison plus courts. Étant donné que les systèmes hydrauliques doivent fonctionner à des pressions plus élevées (les systèmes modernes dépassent généralement 350 à 450 bars), les exigences de précision géométrique sur chaque alésage, face d'étanchéité et passage de port deviennent d'autant plus exigeantes. Répondre efficacement à ces exigences – sans un flux de travail multi-machines qui multiplie le temps de configuration, la gestion des risques de dommages et les frais généraux d’inspection qualité – est précisément le problème pour lequel le centre d’usinage de tournage-fraisage spécifique hydraulique est conçu pour résoudre.

Capacités d'usinage de base qui définissent la plate-forme

Le profil de capacités d'un centre d'usinage composite de tournage et de fraisage spécifique hydraulique est beaucoup plus large qu'un tour CNC ou un centre d'usinage fonctionnant de manière indépendante. Comprendre ce que la machine peut faire – et surtout ce qu'elle fait simultanément ou dans une seule configuration – est essentiel pour évaluer si elle répond à une exigence spécifique de production de composants hydrauliques.

Tournage et alésage de précision des alésages hydrauliques

Le tournage et l’alésage intérieur sont les opérations fondamentales pour la plupart des composants hydrauliques. Les corps de cylindre nécessitent des alésages longs et droits avec une cylindricité serrée et une excellente finition de surface pour fournir l'interface d'étanchéité pour les pistons. Les corps de vanne nécessitent des alésages de bobine dimensionnés et situés avec précision. Sur un centre d'usinage composite spécifique hydraulique, ces alésages sont complétés avec la pièce maintenue dans la broche de tournage principale, à l'aide d'outils de tournage monopoint ou de barres d'alésage sélectionnées pour leur résistance aux vibrations et leur stabilité dimensionnelle aux rapports profondeur/diamètre requis. La vitesse de broche, l'avance et la profondeur de coupe sont programmées pour obtenir la finition requise en le moins de passes possibles, minimisant ainsi les effets thermiques qui s'accumulent lors de séquences d'usinage prolongées.

Opérations de fraisage, de perçage et de trous transversaux avec outils motorisés

Les composants hydrauliques nécessitent invariablement des passages de ports : trous transversaux, perçages en angle et passages sécants qui relient les galeries internes aux ports externes. Ces opérations nécessitent que la broche principale soit indexée (ou que l'axe C soit maintenu dans une position angulaire précise) tandis qu'un outil de fraisage ou de perçage sous tension dans la tourelle effectue l'opération de fraisage de trous croisés ou de surfaçage. Sur les machines composites hydrauliques, l'axe C (positionnement angulaire de la broche) est un axe entièrement interpolable, et pas seulement un mécanisme d'indexation — permettant une interpolation hélicoïdale, un perçage hors axe et un usinage de ports à angle composé qui seraient impossibles sur un tour avec un simple verrouillage de broche. Des vitesses d'outil entraînées de 6 000 à 12 000 tr/min sont typiques, suffisantes pour les fraises en carbure et les forets dans les aciers alliés couramment utilisés dans les composants hydrauliques.

Forage de trous profonds pour de longs passages hydrauliques

De nombreux collecteurs hydrauliques et corps de vannes nécessitent des passages axiaux qui s'étendent profondément dans le composant, parfois avec des rapports longueur/diamètre (L/D) dépassant 30 : 1. Ces passages profonds ne peuvent pas être percés avec des forets standard sans déviation, accumulation de faux-rond et échec d'évacuation des copeaux. Les centres d'usinage de tournage-fraisage spécifiques à l'hydraulique sont souvent configurés avec une capacité dédiée au perçage de trous profonds : soit un liquide de refroidissement traversant la broche à haute pression (70 à 150 bars sont courants pour le perçage au pistolet sur ces machines), un support de barre d'alésage étendu ou des accessoires de perçage au pistolet dédiés montés dans la tourelle. Le liquide de refroidissement haute pression traversant la ligne centrale de l'outil évacue les copeaux hors de l'alésage en continu, empêche la recoupe des copeaux (ce qui provoque des dommages à la surface et la rupture des embouts) et assure un refroidissement au niveau de l'arête de coupe, là où la température accélérerait autrement l'usure de l'outil en profondeur.

Contournage multi-axes avec axe Y et axe B

Les centres d'usinage composites avancés de tournage et de fraisage spécifiques à l'hydraulique comprennent un axe Y (capacité de fraisage décentré) et, dans certaines configurations, un axe B (tourelle inclinable ou pivot de broche secondaire). L'axe Y permet d'effectuer des opérations de fraisage et de perçage hors de l'axe de la broche, ce qui est essentiel pour les faces des ports, les bossages, les supports de montage et les méplats positionnés de manière excentrique sur le corps du composant. L'axe B permet de faire varier continuellement les angles d'approche de l'outil pendant le cycle d'usinage, permettant ainsi de réaliser des intersections de ports à angles composés, des contre-dépouilles et des contours de surfaces complexes sans repositionner la pièce. Ces axes supplémentaires élargissent considérablement la gamme de géométries de composants hydrauliques pouvant être réalisées en une seule configuration.

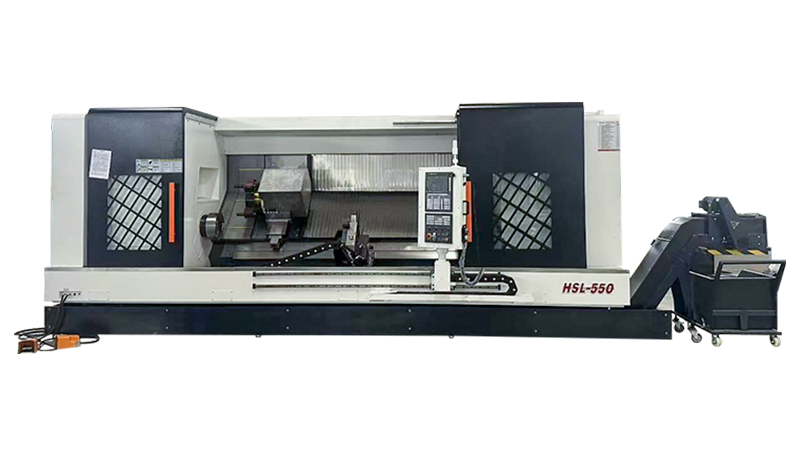

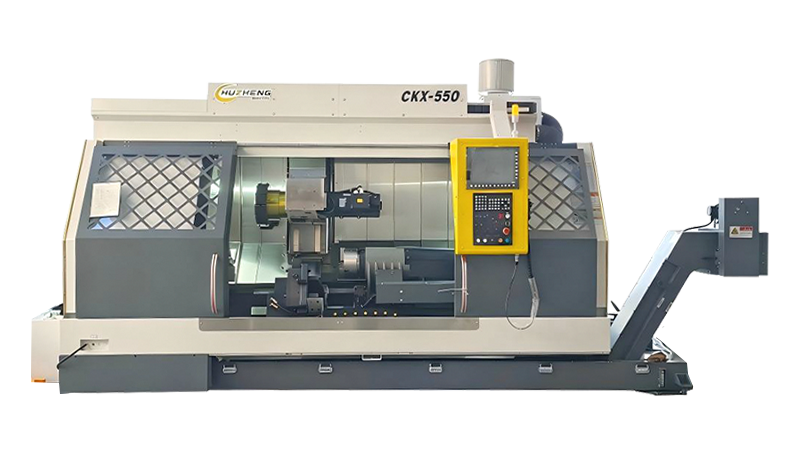

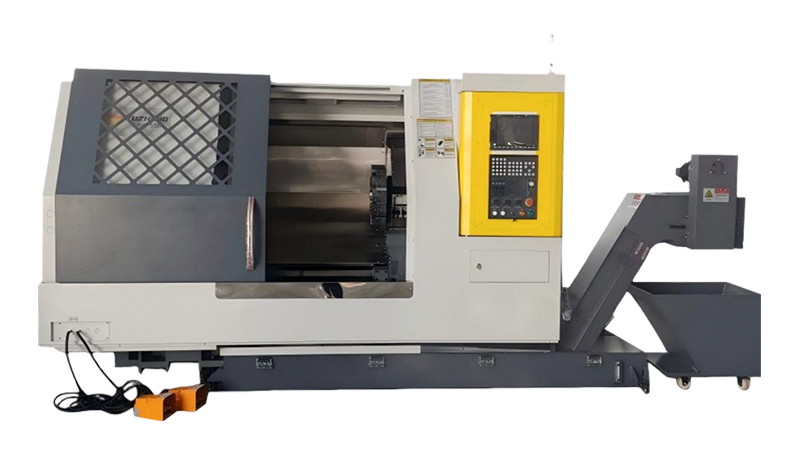

Deuxième broche (sous-broche) pour un usinage complet

De nombreux centres d'usinage composites spécifiques à l'hydraulique intègrent une contre-broche : une deuxième broche de tournage à commande indépendante qui fait face à la broche principale. Une fois que la première extrémité du composant est entièrement usinée par la broche principale et la tourelle, la contre-broche saisit l'extrémité finie de la pièce, la broche principale se libère et la tourelle se réengage pour usiner la deuxième extrémité du composant. Cette capacité « fait en un » signifie que même les composants hydrauliques qui nécessitent un usinage sur les deux extrémités axiales, tels que les culasses, les capuchons d'extrémité et les corps de vannes à brides, peuvent être entièrement finis sans re-serrage manuel, manipulation manuelle ou transfert vers une deuxième machine.

Pourquoi les composants hydrauliques exigent un usinage composite par rapport aux méthodes conventionnelles

La complexité géométrique et les exigences de précision des composants hydrauliques créent des problèmes spécifiques lorsqu'ils sont usinés selon des flux de travail conventionnels à processus séparés — des problèmes que les centres d'usinage composites sont particulièrement bien placés pour résoudre. Comprendre ces problèmes en termes concrets rend les arguments en faveur de l’usinage composite bien plus convaincants que les arguments abstraits en matière d’efficacité.

Erreur de position accumulée à partir de plusieurs configurations

Un corps de vanne hydraulique usiné lors d'opérations distinctes de tournage et de centre d'usinage doit être resserré au moins deux fois : une fois sur le tour et une fois sur le VMC. Chaque re-serrage introduit une erreur de position : le mandrin ou le dispositif ne maintient pas la pièce exactement au même emplacement et dans la même orientation que la configuration précédente. Ces erreurs sont cumulatives. Si chaque configuration introduit une incertitude de position de ±0,02 mm, un processus à deux configurations présente une erreur potentielle accumulée de ±0,04 mm avant que des tolérances d'usinage ne soient appliquées. Pour un alésage de bobine qui doit être concentrique aux caractéristiques externes avec un faux-rond total de l'indicateur de 0,01 mm près, cette erreur accumulée ne constitue pas un risque de production — il s'agit d'un mécanisme de mise au rebut garanti. L'usinage composite élimine entièrement le repositionnement entre les réglages, conservant toutes les caractéristiques par rapport à une seule référence établie au début du cycle d'usinage.

Croissance thermique et dérive dimensionnelle dans les flux de travail multi-machines

Les pièces déplacées entre les machines se déplacent dans l’environnement de l’atelier et changent de température. Un cylindre de vérin hydraulique en acier à 35°C (chaud provenant du fonctionnement du tour) se sera dilaté par rapport à sa dimension à température ambiante. Une fois resserré sur le VMC à 20 °C et alésé aux dimensions, le diamètre d'alésage mesuré sur la machine sera légèrement différent du diamètre d'alésage mesuré une fois que la pièce s'est complètement équilibrée à température ambiante. Pour les alésages hydrauliques à tolérance stricte, cette instabilité thermique dans les flux de travail multi-machines est une source persistante de dispersion dimensionnelle qui nécessite soit des méthodes de production lentes et stabilisées en température, soit un contrôle statistique des processus qui accepte un taux de rebut et de reprise plus élevé que nécessaire. Les centres d'usinage composites dotés de systèmes de compensation thermique intégrés résolvent ce problème en maintenant un équilibre thermique constant tout au long du cycle d'usinage.

Délai de livraison, en-cours et gestion des dommages dans le traitement séquentiel

Dans un flux de travail multi-machines conventionnel, les composants hydrauliques font la queue entre chaque opération : ils attendent que le tour soit libre, puis le centre d'usinage, puis l'inspection. Ce temps de travail en cours (WIP) prolonge considérablement les délais de fabrication, transformant souvent quelques heures de temps de coupe réel en jours ou semaines de temps de production écoulé. Chaque événement de manipulation crée également une opportunité d'endommager la surface des alésages de précision, d'endommager les filetages ou de générer des bavures sur les faces d'étanchéité. L'usinage composite compresse l'ensemble du flux de travail en un seul cycle de machine, éliminant les files d'attente inter-opérations, réduisant les stocks en cours et raccourcissant considérablement le temps écoulé entre la matière première et le composant hydraulique fini.

Spécifications techniques importantes pour l'usinage de composants hydrauliques

Lors de l'évaluation d'un centre d'usinage composite de tournage et de fraisage spécifique à l'hydraulique, plusieurs spécifications techniques déterminent directement si la machine répondra aux exigences géométriques, de finition de surface et de productivité de la production de composants hydrauliques. Il ne s’agit pas de spécifications génériques pour les machines-outils : elles reflètent les exigences spécifiques des géométries des pièces hydrauliques.

Systèmes de compensation thermique

Le déplacement thermique (le changement dimensionnel dans la structure de la machine provoqué par la chaleur générée lors de la coupe, de la rotation de la broche et du fonctionnement du système hydraulique) est l'une des sources d'erreur dimensionnelle les plus importantes dans l'usinage de précision. Les centres d'usinage composites de tournage et de fraisage hydrauliques destinés aux travaux d'alésage à tolérances serrées doivent systématiquement prendre en compte les effets thermiques. Les principaux constructeurs de machines utilisent une combinaison de structures de colonnes et de bancs symétriques (de sorte que la croissance thermique est géométriquement prévisible plutôt qu'aléatoire), de capteurs de température aux points structurels critiques qui alimentent un algorithme de compensation en temps réel dans le contrôleur CNC, et d'un refroidissement forcé des roulements de broche principale et secondaire, des boîtiers d'écrous de vis à billes et des guidages linéaires. Sans compensation thermique efficace, une dérive dimensionnelle de 5 à 15 µm par heure de fonctionnement est typique – suffisamment pour pousser un alésage de bobine de précision hors tolérance lors d'un long cycle de production.

Composants hydrauliques les mieux adaptés à l'usinage de tournage-fraisage composite

Alors que presque tous les composants hydrauliques rotatifs ou prismatiques bénéficient dans une certaine mesure de l'usinage composite, certaines familles de composants représentent les applications à plus forte valeur ajoutée où les avantages en termes de productivité et de qualité du centre d'usinage de tournage-fraisage spécifique à l'hydraulique sont le plus clairement mis en œuvre.

Barils de vérins hydrauliques

Les barillets de cylindre sont l’application par excellence de l’usinage des composites. Le profil externe (OD tourné, brides et bossages de ports) doit être concentrique à l'alésage interne pour garantir une épaisseur de paroi uniforme et une intégrité structurelle à la pression de fonctionnement. L'alésage lui-même nécessite une finition de Ra 0,4 µm ou mieux (souvent ensuite affûtée à Ra 0,1–0,2 µm), une cylindricité précise sur toute la longueur de l'alésage et des ouvertures de port correctement positionnées et dimensionnées. Les formes de filetage aux deux extrémités et l'usinage des ports externes sont des fonctionnalités standard. Toutes ces opérations sont effectuées en une seule configuration sur un centre de tournage-fraisage hydraulique spécifique, la deuxième extrémité étant complétée par la contre-broche, produisant un cylindre entièrement fini, prêt pour l'affûtage final sans aucune manipulation intermédiaire ni re-serrage.

Corps de vannes et boîtiers de bobine

Les corps de vanne de commande directionnelle contiennent plusieurs alésages de bobine, passages transversaux, passages pilotes, passages de vidange et faces d'orifices externes, qui doivent tous être dimensionnés et situés avec précision les uns par rapport aux autres pour garantir un fonctionnement correct de la vanne et aucune fuite interne à la pression nominale. La tolérance du diamètre d'alésage de la bobine est généralement H6 ou H7 (quelques microns au-dessus de la valeur nominale), avec une cylindricité contrôlée à 3 à 5 µm et un état de surface à Ra 0,2 à 0,4 µm. Le centre d'usinage composite spécifique au système hydraulique produit ces alésages à partir de la broche tournante, puis indexe l'axe C pour percer et fraiser tous les trous transversaux, les faces des ports, les passages pilotes et les marquages ​​d'identification dans la même configuration, garantissant que chaque passage croise son alésage prévu exactement à l'emplacement et à l'angle spécifiés.

Boîtiers de pompe hydraulique et de moteur

Les carters de pompe à piston et de moteur nécessitent un travail d'alésage de précision pour la surface de roulement du bloc-cylindres, les faces d'étanchéité de la plaque d'orifice, les alésages de roulement d'arbre et les caractéristiques de montage de la plaque de distribution. La concentricité de l'alésage du roulement d'arbre par rapport à l'alésage du bloc-cylindres est essentielle : un désalignement entraîne une charge inégale du piston, une friction accrue et une usure prématurée. Sur un centre de tournage-fraisage spécifique à l'hydraulique, l'alésage du roulement et l'alésage du bloc-cylindres sont usinés dans la même référence de broche, ce qui fait de la concentricité une fonction de la précision de la broche de la machine plutôt qu'une pile de tolérances de deux configurations distinctes. Le fraisage des ouvertures de ports en forme de rein, des trous de synchronisation, des passages de drainage et des modèles de boulons de montage est complété par l'outillage sous tension dans le même cycle.

Blocs collecteurs et composants de circuits intégrés

Les blocs collecteurs hydrauliques (corps rectangulaires ou cylindriques contenant plusieurs cavités de vannes, passages de connexion et ouvertures de ports) représentent l'un des défis d'usinage multi-opérations les plus complexes en hydraulique. Lorsque le collecteur est de forme rotative ou quasi rotative (collecteurs cylindriques, distributeurs ronds), le centre de tournage-fraisage spécifique au système hydraulique offre des avantages significatifs par rapport à une approche conventionnelle de centre d'usinage à 5 axes, en utilisant la broche de tournage rotative pour ébaucher et finir efficacement les caractéristiques extérieures avant que l'outillage sous tension ne complète la cavité portuaire et le réseau de passages. Pour les collecteurs plus prismatiques, certaines configurations de centres d'usinage composites incluent une tourelle à axe B ou une broche de fraisage secondaire qui approche la pièce dans plusieurs directions, complétant ainsi le réseau complet de ports sans repositionner la pièce.

Systèmes d'outillage et de serrage pour l'usinage de pièces hydrauliques

Les performances d'un centre d'usinage composite de tournage et de fraisage hydraulique spécifique dépendent de l'outillage et des systèmes de serrage de pièce utilisés avec celui-ci. Pour l'usinage de composants hydrauliques, la sélection des outils est motivée par la combinaison d'exigences de haute précision, de matériaux difficiles et de la nécessité de fiabilité des processus sur de longues séries de production.

Barres d'alésage et porte-outils anti-vibrations

L'alésage interne des alésages de bobines hydrauliques et d'alésages de cylindres avec des rapports profondeur/diamètre élevés crée un environnement exigeant pour les performances des barres d'alésage. Les barres d’alésage longues et minces sont susceptibles de vibrer – des vibrations auto-excitées qui produisent une finition de surface festonnée caractéristique plutôt que la surface d’alésage lisse requise pour l’étanchéité hydraulique. Sur les centres d'usinage composites spécifiques au système hydraulique, des barres d'alésage à tige en carbure de tungstène (qui ont une rigidité trois fois supérieure à celle de l'acier) sont utilisées pour des alésages jusqu'à une profondeur d'environ 6 fois le diamètre. Pour les alésages plus profonds, des barres d'alésage à amortissement actif des vibrations avec des amortisseurs de masse réglés dans la tige — utilisant une masse inertielle à amortissement visqueux qui absorbe l'énergie vibratoire à la fréquence naturelle de l'outil — permettent un alésage précis à des rapports L/D de 10:1 ou plus sans broutage.

Systèmes de mandrins de précision et mandrins à pinces

La précision du serrage de la pièce détermine directement la concentricité et le faux-rond de l'alésage. Pour l'usinage de composants hydrauliques, des mandrins hydrauliques ou pneumatiques avec des mâchoires de précision trempées rectifiées au diamètre spécifique du composant sont standard sur la broche principale des machines composites spécifiques hydrauliques. Le meulage des mâchoires (meulage des mâchoires du mandrin sur place alors qu'elles sont serrées dans le mandrin à la pression de serrage de fonctionnement) élimine le faux-rond inhérent aux mâchoires du mandrin standard, réduisant ainsi le faux-rond total des pièces maintenues à 0,005 mm ou moins. Pour les composants plus petits tels que les bobines, les mandrins à pinces avec un faux-rond de 0,003 mm ou mieux sont préférés, offrant une précision de préhension et une concentricité supérieures par rapport aux mandrins à mâchoires pour ces diamètres plus petits.

Porte-outils motorisés et systèmes de tourelle VDI/BMT

La précision des outils entraînés utilisés pour le perçage de trous transversaux et le fraisage de ports dans les composants hydrauliques dépend essentiellement de l'interface de la tourelle et de la qualité du porte-outil entraîné. Les centres d'usinage composites modernes spécifiques à l'hydraulique utilisent des interfaces de montage d'outils VDI (Verein Deutscher Ingenieure) ou BMT (Base Mount Turret). Les porte-outils entraînés de type BMT offrent une plus grande rigidité et un faux-rond plus faible que leurs équivalents VDI, car la bride du porte-outil repose directement sur la face de la tourelle plutôt que dans un alésage conique — un avantage significatif lors du perçage de trous transversaux précis dans l'acier à valve dur avec des forets en carbure de petit diamètre où le faux-rond du foret provoque directement une erreur de position du trou et une casse du foret.

Fonctionnalités de contrôle CNC essentielles pour les programmes de composants hydrauliques

Le contrôleur CNC d’un centre d’usinage composite de tournage et de fraisage hydraulique doit gérer un niveau de complexité de programmation bien supérieur à celui d’un tour CNC à deux axes standard. L'interpolation multi-axes, la synchronisation des sous-broches et les routines de mesure en cours de processus sont des exigences standard pour les programmes de pièces hydrauliques.

• Interpolation multi-axes simultanée : La possibilité d'interpoler simultanément les axes X, Z, Y, C et B dans un seul bloc d'usinage permet d'usiner des géométries de ports complexes, des perçages à angles composés et des surfaces profilées dans une seule trajectoire d'outil continue plutôt qu'une séquence de mouvements linéaires approximatifs. Cette capacité est essentielle pour les intersections d'orifices à angle composé dans les corps de vanne où les passages d'orifices doivent se rencontrer à des angles spécifiés dans plusieurs plans.
• Transfert de pièces et synchronisation des contre-broches : Lors du transfert d'une pièce de la broche principale à la broche secondaire, le contrôleur doit synchroniser avec précision les vitesses et les positions de la broche avant la préhension, puis coordonner la libération du mandrin principal avec l'engagement du mandrin de la broche secondaire pour éviter de faire tomber ou de déformer la pièce. Les contrôleurs CNC modernes exécutent ce transfert automatiquement à partir d'une séquence de code G programmée, maintenant la vitesse de broche et l'alignement de phase à quelques fractions de degré près pendant l'événement de transfert.
• Jaugeage en cours de processus et contrôle adaptatif : De nombreux centres d'usinage composites spécifiques au système hydraulique sont équipés de systèmes de palpage à déclenchement tactile qui mesurent les diamètres d'alésage critiques, le faux-rond et les positions des caractéristiques entre les opérations d'usinage au sein du même cycle de programme. Le contrôleur CNC compare les dimensions mesurées aux valeurs nominales et ajuste automatiquement les décalages d'outils pour compenser l'usure de l'outil ou la dérive thermique, en maintenant les diamètres d'alésage dans les limites de tolérance sur les longues séries de production sans intervention de l'opérateur ni tri d'inspection après usinage.
• Exécution de la compensation thermique : La CNC lit les entrées des capteurs de température à partir des points de surveillance structurels et applique des corrections de position des axes au niveau de contrôle – généralement mises à jour toutes les quelques minutes – pour annuler les effets dimensionnels de la croissance thermique de la machine. Pour des tolérances d'alésage hydrauliques de l'ordre de ±0,005 mm, cette compensation active peut faire la différence entre un processus performant et stable et un processus qui nécessite un ajustement manuel constant pour rester dans les limites de tolérance.
• Programmation conversationnelle pour les fonctionnalités hydrauliques : Certains constructeurs de machines proposent des modules de programmation conversationnelle spécifiques à l'application pour les caractéristiques des composants hydrauliques (cycles de finition d'alésage de bobine, modèles de perçage de trous transversaux, cycles de fraisage de filetage de port) qui permettent aux opérateurs de définir les paramètres de caractéristiques (diamètre, profondeur, position, forme du filetage) dans des menus conversationnels simples plutôt que d'écrire du code G brut. Ces modules réduisent considérablement le temps de programmation et les erreurs de programmation pour les familles de pièces hydrauliques standard.

Évaluation et sélection d'un centre d'usinage de tournage-fraisage spécifique au système hydraulique

Investir dans un centre d’usinage composite de tournage et de fraisage hydraulique spécifique représente un investissement en capital important. Pour faire la bonne sélection, il faut aller au-delà des spécifications de la brochure et adopter un processus d'évaluation discipliné qui adapte la capacité de la machine aux exigences de production.

Définissez d'abord votre gamme de composants

Avant de contacter les constructeurs de machines, caractérisez minutieusement les familles de composants hydrauliques que vous avez l'intention d'usiner : diamètres d'alésage maximum et minimum, longueur et poids maximum des pièces, rapports L/D des alésages critiques, complexité angulaire des modèles d'orifices, spécifications des matériaux (fonte ductile, acier au carbone, acier allié, acier inoxydable), exigences d'état de surface sur les alésages d'étanchéité et volumes de production. Ces données définissent les spécifications minimales non négociables pour chaque paramètre clé de la machine (alésage de la broche, déplacement de l'axe Y, vitesse de l'outil entraîné, pression du liquide de refroidissement) et empêchent l'achat d'une machine qui ne peut pas réellement traiter la gamme de composants prévue.

Demandez un test de découpe sur vos pièces réelles

Le seul moyen fiable de valider qu'un centre d'usinage composite spécifique au système hydraulique répondra à vos exigences de tolérance en production consiste à exécuter un test de découpe en utilisant le matériau et la géométrie réels de votre composant sur la machine candidate. Des constructeurs de machines réputés faciliteront les tests de découpe dans leurs centres de démonstration. Apportez vos propres outils de coupe et plaquettes si vous avez établi des préférences en matière d'outillage, ou autorisez le constructeur de machines à sélectionner les outils, mais mesurez vous-même chaque dimension critique avec un équipement de jaugeage calibré après le cycle de test. Concentrez-vous particulièrement sur la cylindricité de l'alésage sur toute la profondeur, la concentricité de l'alésage par rapport aux caractéristiques de référence externes, la précision de la position des trous transversaux et l'état de surface des diamètres d'alésage des bobines.

Évaluer l'expérience du constructeur dans l'industrie hydraulique

Tous les constructeurs de machines de tournage-fraisage n'ont pas une expérience équivalente dans l'usinage de composants hydrauliques. Recherchez spécifiquement des constructeurs capables de fournir des installations clients de référence dans la production de composants hydrauliques, des ingénieurs d'application qui comprennent les exigences spécifiques de tolérance et d'état de surface des interfaces d'étanchéité hydrauliques, ainsi qu'une infrastructure de support après-vente capable de répondre rapidement aux problèmes de processus. L'assistance aux applications (aide au développement de la stratégie d'outillage optimale, des paramètres de coupe et de la structure du programme pour vos pièces hydrauliques spécifiques) est souvent aussi précieuse que la machine elle-même pour atteindre une progression rapide vers une production stable.

Coût total de possession au-delà du prix d'achat

Le prix d’achat d’un centre d’usinage composite de tournage et de fraisage hydraulique ne représente qu’un élément du coût total de possession. Tenez compte de l'investissement en outillage pour la configuration initiale de l'outillage, des systèmes de convoyeur à copeaux et de filtration du liquide de refroidissement dimensionnés pour les matériaux à usiner, du temps de programmation pour développer et valider les programmes initiaux pour chaque famille de pièces, des coûts de maintenance préventive et des pièces de rechange, ainsi que de la valeur de productivité liée à la réduction du temps de configuration, de la réduction des en-cours et de l'élimination de la manipulation inter-machines. Lorsque ces facteurs sont pris en compte, les arguments économiques en faveur d'un centre d'usinage composite bien spécifié par rapport à un flux de travail multi-machines conventionnel sont généralement convaincants, en particulier pour tout composant hydraulique nécessitant plus de deux configurations distinctes sur un équipement conventionnel.

Le centre d'usinage composite de tournage et de fraisage spécifique à l'hydraulique représente un changement fondamental dans la façon dont les composants hydrauliques exigeants sont produits : il compresse les flux de travail multi-machines en cycles à configuration unique, élimine les erreurs de position accumulées et permet l'état de surface et la précision dimensionnelle qu'exigent les systèmes hydrauliques à haute pression. Pour tout fabricant produisant des composants hydrauliques en volume avec des exigences de tolérance strictes, cette classe de machine-outil ne constitue pas une mise à niveau de luxe mais une nécessité pratique pour rivaliser en termes de qualité, de délai et de coût sur un marché qui continue d'exiger de meilleures performances de chaque composant du circuit hydraulique.
