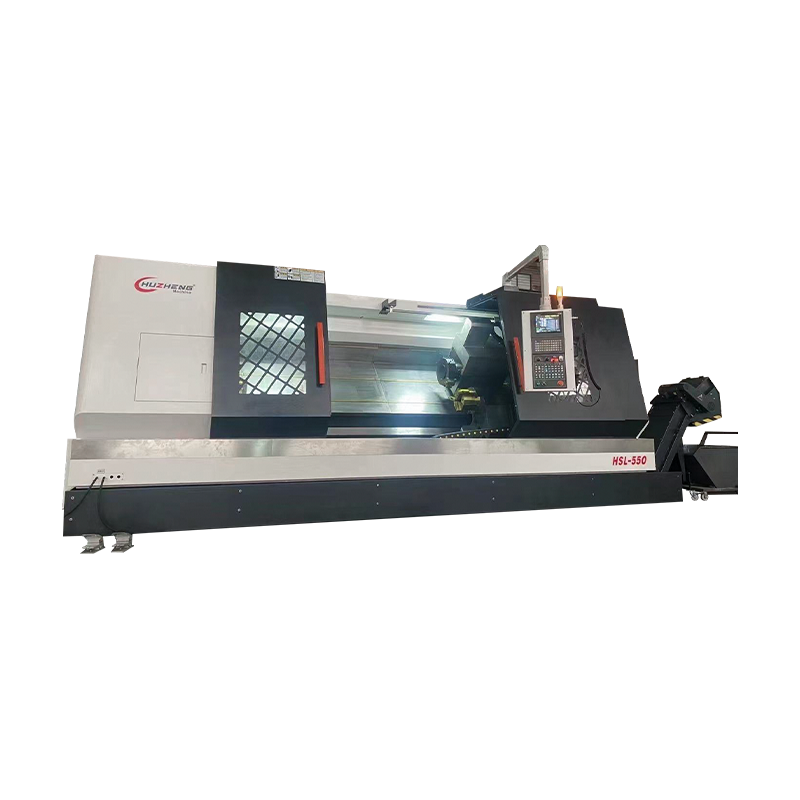

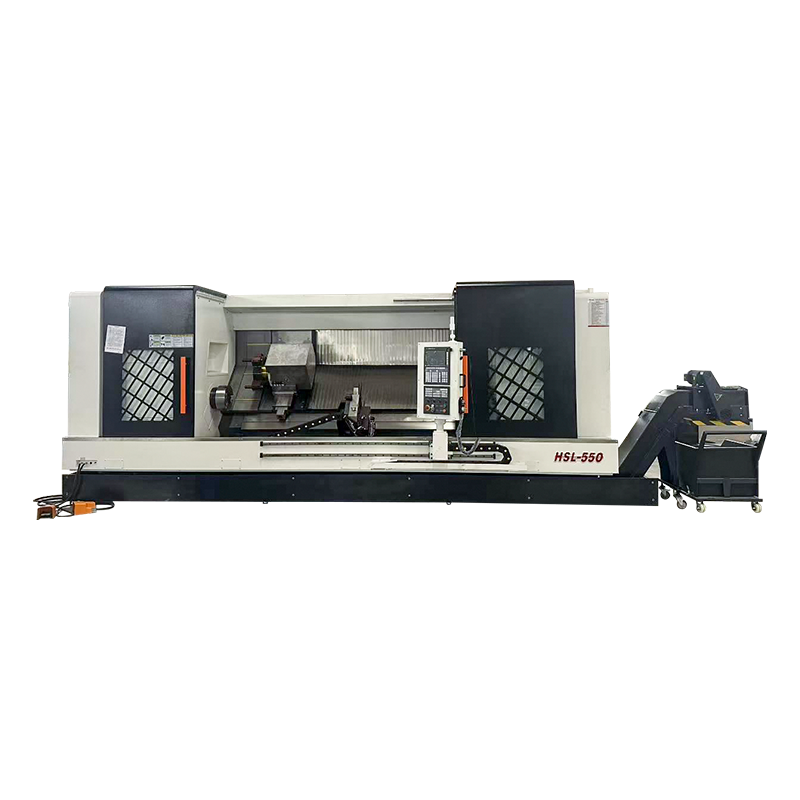

Série HSL - Tourneur et fraiseuse robuste à double broche

Ce que signifie réellement « Heavy-Duty » dans la découpe CNC

Dans les vrais ateliers, le terme « robuste » concerne moins le poids de la brochure que la capacité de la machine à maintenir la géométrie lorsque vous poussez la charge de copeaux. Une règle pratique : la rigidité se manifeste par charge de broche stable, finition de surface constante et dimensions reproductibles sous les mêmes paramètres de coupe. Si vos pièces commencent à dériver après quelques heures, le facteur limitant est généralement la structure, le support du guidage ou le comportement thermique, et non le parcours d'outil.

Indicateurs de rigidité que les acheteurs peuvent vérifier

• Couper la même fonctionnalité au début et à la fin d'un quart de travail ; comparer la dérive de taille (structure thermique).
• Écoutez l’apparition du bavardage lorsque l’alimentation augmente : un bavardage précoce indique souvent une faible rigidité de la boucle.
• Vérifiez les marques d'inversion d'axe sur les murs droits : le réglage du jeu/servo et les précharges du guidage apparaissent ici.
• Mesurez la planéité après un revêtement lourd ; la récupération structurelle compte autant que la puissance du fuseau.

De notre côté, nous maintenons un contrôle qualité strict depuis le moulage jusqu'à l'assemblage, car la promesse « robustesse » n'est réelle que lorsque l'ensemble de la chaîne de rigidité est cohérent.

Puissance de broche par rapport au couple : d'où vient la capacité de coupe

De nombreux acheteurs comparent uniquement les kW de pointe Machine-outil CNC de coupe robuste , mais les coupes lourdes dépendent de couple au régime que vous utilisez réellement . L'ébauche de l'acier à bas et moyen régime nécessite du couple ; la finition à grande vitesse nécessite puissance et équilibre. Si vous utilisez de grandes fraises à surfacer ou des fentes profondes, demandez la courbe de couple ou au moins la bande de couple nominal.

Conseils de correspondance rapide

Rails de guidage et meulage : pourquoi le « mouvement fluide » a un impact sur la précision

La stabilité de coupe dépend de la qualité du mouvement. Même avec de bons servos, la rectitude du guidage, la cohérence de la précharge et la géométrie des contacts influencent les vibrations et les erreurs de contour. C'est pourquoi les installations telles que les rectifieuses planes et les rectifieuses de rails sont importantes : elles permettent un contrôle plus strict de l'interface glissement/roulage où réside réellement la précision.

Symptômes courants et ce qu'ils indiquent habituellement

• Finition ondulée sur plats : résonance, frottement inégal ou amortissement insuffisant.
• Renflements de coins dans le contour : limites d'accélération, erreur de suivi du servo ou stick-slip.
• Variation de taille entre les axes : non-concordance de la géométrie des guidages ou problèmes d'alignement des vis à billes.
• Marques périodiques : erreur de pas de vis à billes, effets de résolution du codeur ou faux-rond mécanique.

Dans notre chaîne de production, nous maintenons le meulage et l'assemblage dans la même boucle de qualité afin que la fluidité du mouvement reste constante d'une machine à l'autre.

Composite tournage-fraisage : d’où vient la véritable efficacité

Le composite tournage-fraisage n’est pas seulement « plus de fonctions ». L'efficacité vient de la réduction du re-serrage et des transferts de données. Chaque fois que vous déplacez une pièce vers une deuxième configuration, vous ajoutez une erreur d'empilement, du temps de manipulation et un risque de rebut. Avec le traitement composite, l'objectif est un serrage, usinage complet — particulièrement utile pour les pièces présentant des tolérances de coaxialité, de concentricité et de position.

Quand l’usinage des composites est le plus précieux

• Pièces nécessitant une concentricité étroite entre les éléments tournés OD/ID et fraisés.
• Composants avec des trous coudés ou des rainures de clavette qui doivent faire référence à une référence de tournage.
• Travaux très variés où le temps de préparation domine le temps de coupe.
• Pièces à parois minces qui se déforment lorsqu'elles sont desserrées et resserrées.

Nous investissons toutes les ressources de R&D dans la technologie composite, car la vitesse d'itération est importante : des mises à niveau plus rapides se traduisent par de réelles économies de temps de cycle dans votre atelier.

Stratégie de maintien du travail : le facteur de coûts caché

De nombreux problèmes de « capacité » sont en réalité des problèmes de maintien du travail. Si une pièce se déplace sous charge, vous réduirez l'avance, ajouterez des passes de ressort ou accepterez des rebuts, ce qui n'apparaît pas dans les spécifications de la machine. Un Machine-outil CNC de coupe robuste fonctionne mieux lorsque la rigidité de la boucle du luminaire correspond à la rigidité de la boucle de la machine.

Des contrôles pratiques avant de blâmer la machine

1. Marquez la pièce et le montage, effectuez une passe d'ébauche, puis vérifiez tout décalage au niveau des marques témoins.
2. Mesurer la déformation de la pièce après le desserrage ; une déformation indique des problèmes de stratégie de serrage.
3. Réduire les surplombs et augmenter les points d'appui ; la rigidité évolue fortement avec l'effet de levier.
4. Vérifiez la zone de contact mâchoire/fixation ; les petites zones de contact concentrent les contraintes et le glissement.

Si vous partagez vos dessins de pièces typiques et vos tolérances cibles, je recommande généralement des concepts de montage qui rendent les coupes lourdes prévisibles plutôt que « fragiles ».

Gestion thermique : pourquoi la précision dérive à mi-parcours

Le comportement thermique est l’un des facteurs les plus négligés lors de l’usinage intensif. La chaleur provient des roulements de broche, des moteurs, de l'énergie de coupe, de la température du liquide de refroidissement et des variations ambiantes. Le résultat est un changement de géométrie lent. Ce qui compte, ce n'est pas "pas de chaleur", mais chaleur prévisible et compensable .

Ce que les acheteurs devraient demander

• Temps de préchauffage pour stabiliser les dimensions clés sous un régime/charge typique.
• Disposition du refroidissement (broche, moteurs, vis à billes) et contrôle de la température du liquide de refroidissement.
• Capacité de compensation thermique dans le système CNC (le cas échéant).
• Répétabilité après les transitions entre le ralenti et la coupe (courant dans les ateliers).
