Qu'est-ce qu'un centre d'usinage à double broche et est-il adapté à votre atelier ?

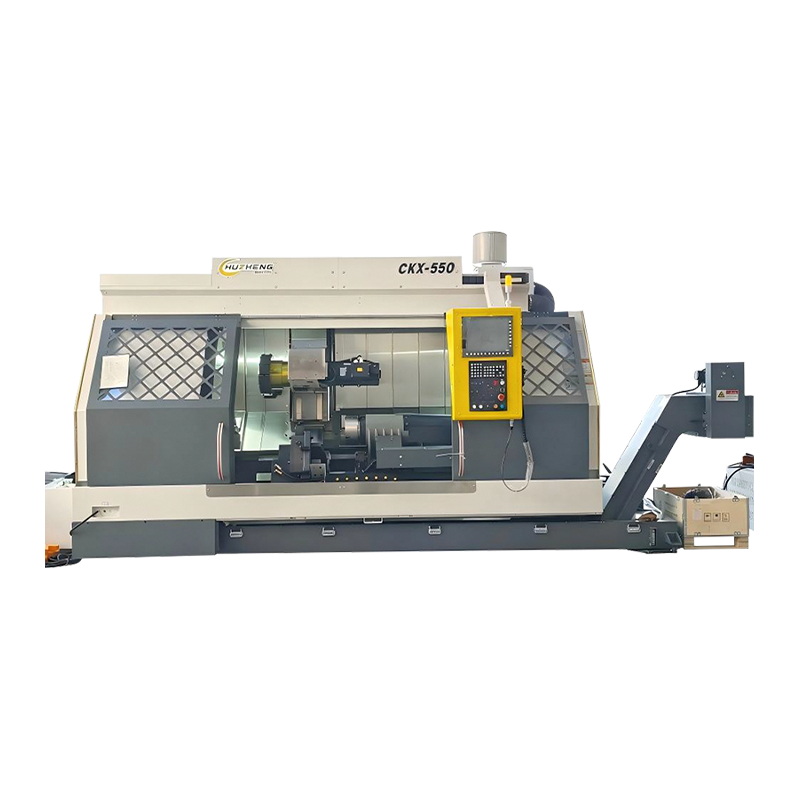

Qu'est-ce qu'un centre d'usinage bibroche ?

Un centre d'usinage à double broche est une machine-outil CNC équipée de deux broches indépendantes, chacune capable de maintenir et de faire tourner un outil de coupe, montées sur une seule plate-forme de machine. Contrairement à un centre d'usinage monobroche standard où une broche effectue toutes les opérations de coupe de manière séquentielle, un centre d'usinage à double broche permet d'usiner deux pièces simultanément, ou permet d'usiner une seule pièce des deux côtés ou avec deux outils différents en même temps, selon la configuration de la machine.

Le concept est simple : si une broche produit une pièce par cycle, deux broches fonctionnant en parallèle peuvent produire deux pièces en même temps, doublant ainsi le débit sans doubler proportionnellement l'espace au sol, les opérateurs ou l'encombrement de la machine. En pratique, le gain de productivité réel dépend de la géométrie de la pièce, de la capacité de fonctionnement simultané des deux broches et de l'intégration de la machine dans la cellule de production. Mais dans les applications à grand volume avec des familles de pièces adaptées, les centres d'usinage CNC à double broche constituent l'un des outils les plus puissants disponibles pour réduire le temps de cycle et le coût par pièce.

Les machines à double broche sont disponibles dans plusieurs configurations : orientations verticales et horizontales, dispositions de broches fixes et mobiles indépendamment, et avec différents niveaux de synchronisation des axes entre les deux broches. Chaque configuration est adaptée à différents types de pièces et scénarios de production, c'est pourquoi il est essentiel de comprendre en profondeur les options avant de prendre une décision d'achat.

Comment fonctionne un centre d'usinage bibroche

Au niveau de la machine, un centre d'usinage bibroche fonctionne sur les mêmes principes CNC fondamentaux que n'importe quel centre d'usinage standard - axes linéaires servocommandés, changeur d'outils, système de refroidissement et contrôleur CNC - mais avec la complexité supplémentaire de gérer simultanément deux broches et leurs supports de pièce, outils et trajectoires de mouvement associés. Le contrôleur CNC doit coordonner les mouvements des deux têtes de broche par rapport à leurs pièces respectives et garantir que les deux opérations d'usinage n'interfèrent pas physiquement ou dynamiquement.

Fonctionnement synchronisé ou indépendant de la broche

En mode synchronisé, les deux broches exécutent simultanément des trajectoires d'outils identiques sur des pièces identiques : un programme CN contrôle les deux broches comme une image miroir ou une copie directe. Il s'agit du mode de fonctionnement le plus courant pour la production en grand volume de pièces identiques, telles que des composants automobiles, des corps de vannes hydrauliques ou des corps de pompe. Le temps de cycle par pièce est essentiellement le même que sur une machine monobroche, mais le rendement double car deux pièces sont réalisées par cycle.

En mode indépendant, chaque broche possède son propre parcours d'outil et peut effectuer simultanément des opérations complètement différentes. Ceci est utile lors de l'usinage d'une pièce qui nécessite des configurations différentes - par exemple, la broche 1 effectue un fraisage d'ébauche tandis que la broche 2 effectue un alésage de finition sur la pièce préalablement ébauchée - permettant ainsi à la machine de fonctionner comme deux machines dans une seule enceinte. Le fonctionnement indépendant nécessite un contrôleur capable d'exécuter simultanément deux programmes CN entièrement distincts, une fonctionnalité disponible sur les systèmes CNC haut de gamme modernes tels que les contrôleurs multicanaux Fanuc, Siemens et Mitsubishi.

Dispositions des têtes de broche

La disposition physique des deux broches varie considérablement selon les conceptions de machines. Dans les configurations à double broche à pas fixe, les deux broches sont montées à une distance fixe l'une de l'autre sur le même bâti de tête de broche, partageant ainsi tous les mouvements d'axe. Il s'agit de la conception la plus simple et la plus rigide, idéale pour les familles de pièces avec un espacement constant des éléments. Les conceptions à pas variable permettent d'ajuster la distance entre les deux broches - manuellement ou sous contrôle CNC - pour s'adapter à différents espacements de pièces et dispositions de fixation. Certains centres d'usinage CNC avancés à double broche montent chaque broche sur des axes entièrement indépendants, donnant à chaque broche sa propre course X, Y et Z et permettant des opérations complètement différentes sur des pièces positionnées n'importe où dans leurs enveloppes de travail respectives.

Centres d'usinage verticaux et horizontaux à double broche

Tout comme les centres d'usinage monobroches sont disponibles dans des configurations verticales (VMC) et horizontales (HMC), les machines bibroches sont disponibles dans les deux orientations - et le choix entre elles a les mêmes implications que pour les machines monobroches, amplifiées par la complexité supplémentaire de deux broches.

Centres d'usinage verticaux bibroches

Dans un centre d'usinage vertical à double broche, les deux broches pointent vers le bas et les pièces sont fixées sur une table horizontale en dessous. Cette configuration est intuitive pour les opérateurs familiarisés avec les VMC classiques et convient bien aux pièces plates ou prismatiques qui ne nécessitent qu'un usinage depuis la face supérieure. Les deux broches sont généralement disposées côte à côte le long de l'axe X, et la disposition à pas fixe est la plus courante. L'évacuation des copeaux est moins favorable que dans les configurations horizontales car les copeaux tombent sur la pièce à usiner et sur le dispositif de fixation, ce qui nécessite plus d'attention à la direction du liquide de refroidissement et à la conception du dispositif de fixation pour éviter l'accumulation de copeaux dans les zones critiques.

Centres d'usinage horizontaux bibroches

Un centre d'usinage horizontal à double broche positionne les deux broches horizontalement, pointant vers les pièces montées sur les faces verticales des palettes. L'orientation horizontale présente un avantage naturel en matière de chute des copeaux : la gravité éloigne les copeaux de la zone de coupe et les descend dans le convoyeur de copeaux, ce qui est particulièrement important dans la production en grand volume où les temps de cycle sont courts et où la gestion des copeaux affecte directement la qualité de surface et la durée de vie de l'outil. Les machines horizontales à double broche constituent la configuration dominante dans l'usinage des groupes motopropulseurs automobiles, où les blocs moteurs, culasses, carters de transmission et composants similaires sont produits en volumes extrêmement élevés avec des tolérances serrées.

Gains de productivité réels : ce que vous obtenez réellement

Le doublement théorique de la production d'un centre d'usinage à deux broches semble convaincant, mais les gains de productivité réels dépendent fortement de la manière dont la machine est appliquée, programmée et intégrée. Voici une analyse honnête de l’origine des gains et des limites.

Temps de cycle et débit

Lorsque les deux broches fonctionnent de manière entièrement synchronisée sur des pièces identiques, le temps de coupe productif est identique à celui d'une machine monobroche. Le gain réside uniquement dans le débit : deux pièces sont réalisées par cycle au lieu d'une, de sorte que le nombre de pièces produites par équipe double tandis que la durée de fonctionnement de la machine reste la même. Pour une pièce avec un temps de cycle de 4 minutes, une machine monobroche produit 15 pièces par heure. Le même cycle sur une machine bibroche produit 30 pièces par heure avec le même espace au sol et avec la même attention de l'opérateur.

Réduction des temps non productifs

Au-delà du temps de cycle brut, les centres d'usinage bibroches réduisent la proportion de temps non productifs — réglage, chargement, déchargement, palpage — par rapport au nombre de pièces produites. Le chargement de deux pièces dans un montage double ne prend que légèrement plus de temps que le chargement d'une seule, de sorte que le temps de chargement par pièce est environ divisé par deux. Les changements d'outils, les cycles de palpage et les changements de palettes sont amortis de la même manière sur deux parties au lieu d'une, ce qui améliore considérablement l'efficacité globale de l'équipement (OEE) dans les environnements à forte mixité et à volume moyen à élevé.

Là où les gains sont limités

Toutes les opérations n’en bénéficient pas de la même manière. Si une broche termine son fonctionnement beaucoup plus rapidement que l'autre (en raison de profondeurs de passe différentes, de la complexité des caractéristiques ou de la longueur du parcours d'outil), la broche la plus rapide reste inactive en attendant que l'autre termine avant que le cycle puisse se terminer et que les pièces puissent être déchargées. Ce problème de « cycle déséquilibré » réduit le gain de débit effectif en dessous du 2x théorique. Atteindre des cycles équilibrés nécessite une planification minutieuse des processus, redistribuant parfois les caractéristiques entre les deux broches ou ajustant les paramètres de coupe pour égaliser les temps de cycle. Pour les pièces présentant une répartition des caractéristiques très asymétrique, les avantages de l'usinage à double broche peuvent être limités à moins que la machine ne prenne en charge un fonctionnement totalement indépendant.

Industries et applications où les machines à double broche excellent

Les centres d'usinage à double broche ne constituent pas une solution universelle : ils offrent la plus grande valeur dans des scénarios de production spécifiques. Voici les secteurs et les types de pièces dans lesquels ils démontrent systématiquement un fort retour sur investissement :

• Composants du groupe motopropulseur automobile : Les blocs moteurs, les culasses, les chapeaux de palier de vilebrequin, les bielles, les carters de transmission et les carters de différentiel sont tous des pièces à grand volume et géométriquement cohérentes, idéales pour le traitement synchronisé à double broche. Les principaux fournisseurs de niveau 1 et les lignes d'usinage OEM s'appuient largement sur des centres d'usinage horizontaux à double broche pour ces composants.
• Hydraulique et pneumatique : Les corps de vannes, les blocs collecteurs, les bouchons d'extrémité de cylindre et les corps de pompe sont généralement des pièces prismatiques usinées dans des volumes moyens à élevés avec des géométries cohérentes - une combinaison parfaite pour les VMC à double broche avec automatisation des palettes.
• Composants de dispositifs médicaux : Les composants d'implants orthopédiques, les corps d'instruments chirurgicaux et les boîtiers de dispositifs implantables sont souvent de petites pièces de précision produites en volumes modérés à partir de titane ou d'acier inoxydable. L'usinage à double broche réduit considérablement le coût par pièce dans ces applications à forte valeur ajoutée et sensibles aux coûts.
• Composants structurels aérospatiaux : Les supports, raccords, nervures et composants de fixation produits en aluminium ou en titane bénéficient d'un traitement à double broche lorsque les volumes annuels sont suffisants pour justifier un montage dédié pour les deux broches.
• Boîtiers pour appareils électroniques grand public : Les boîtiers, dissipateurs thermiques et cadres structurels en aluminium pour produits électroniques sont produits en très grands volumes avec une géométrie cohérente, ce qui les rend bien adaptés aux VMC à double broche intégrées aux lignes de production automatisées.
• Usinage général sous contrat : Les ateliers produisant des commandes récurrentes de la même famille de pièces bénéficient des machines à double broche lorsqu'un groupe principal de pièces peut être exécuté de manière suffisamment cohérente pour justifier l'investissement en montage requis pour une production en deux étapes.

Spécifications clés à comparer lors de l'évaluation des centres d'usinage à double broche

Lorsque vous comparez les centres d'usinage CNC à double broche de différents fabricants, un ensemble standard de spécifications définit les performances, les capacités et l'adéquation à votre application. Voici ce que chaque spécification signifie en termes pratiques :

Considérations relatives à l'outillage et au montage pour l'usinage à deux broches

Les exigences en matière d'outillage et de montage pour un centre d'usinage à double broche sont plus complexes que pour une machine à broche unique, et sous-estimer cet investissement est une erreur courante qui retarde l'amortissement de la machine elle-même.

Ensembles d'outils assortis

En mode synchronisé, les deux broches exécutent les mêmes trajectoires d'outils en utilisant les mêmes outils. Pour assurer la cohérence dimensionnelle entre les deux pièces, les outils de coupe de chaque broche doivent être adaptés : mêmes qualités de plaquette, même géométrie d'outil, même tolérance de faux-rond et, idéalement, même étape de durée de vie de l'outil. Un outil usé dans la broche 1 et un nouvel outil dans la broche 2 produiront des pièces avec des finitions de surface et des résultats dimensionnels différents. Une gestion disciplinée des outils, y compris le remplacement des outils appariés et l'utilisation cohérente des prérégleurs, est essentielle pour maintenir la qualité des pièces dans la production à double broche.

Luminaires doubles et conception de palettes

L'exécution simultanée de deux pièces nécessite deux ensembles de dispositifs de serrage : soit deux dispositifs indépendants sur une seule palette, soit deux palettes distinctes chargées dans un système de changeur de palettes. La conception du dispositif doit localiser avec précision chaque pièce à l'espacement correct pour correspondre au pas de la broche, maintenir les pièces de manière rigide contre les forces de coupe des deux broches simultanément et permettre un chargement et un déchargement faciles et reproductibles. Les systèmes de fixations modulaires de fournisseurs tels que Schunk, Lang, Vischer & Bolli ou Jergens sont couramment utilisés car ils permettent une adaptation rapide à différentes familles de pièces sans avoir à construire de toutes pièces des fixations dédiées pour chaque tâche.

Magasins d'outils partagés ou indépendants

Certains centres d'usinage à double broche partagent un seul magasin d'outils entre les deux broches, le changeur d'outils étant responsable de l'acheminement des outils vers la broche appropriée. Cela simplifie le matériel du magasin mais peut créer des goulots d'étranglement lors des changements d'outils si les deux broches doivent changer d'outils simultanément. Les machines dotées de magasins indépendants — un pour chaque broche — éliminent cette contrainte et permettent des changements d'outils totalement asynchrones, ce qui est particulièrement important en mode de fonctionnement indépendant où les deux broches peuvent se trouver à des points différents de leurs programmes respectifs.

Analyse des coûts : un centre d'usinage à double broche vaut-il l'investissement ?

Un centre d'usinage CNC à double broche coûte généralement 30 à 70 % de plus qu'une machine comparable à broche unique, en fonction de la configuration, de l'indépendance de la broche et de l'intégration de l'automatisation. La justification de cette prime doit être fondée sur une analyse réaliste de vos besoins de production, et pas seulement sur le multiplicateur de débit théorique.

• Seuil de volume : L'investissement en montages, le temps de programmation et l'ingénierie des processus nécessaires pour exécuter les pièces en double ne sont rentables qu'au-delà d'un certain volume annuel. À titre indicatif, les pièces fabriquées à moins de 500 à 1 000 pièces par an peuvent ne pas générer suffisamment d’économies pour justifier une complexité supplémentaire. Les pièces en grand volume, composées de dizaines de milliers de pièces par an, sont de bons candidats.
• Gains d'espace au sol : Une seule machine à double broche produisant 30 pièces par heure occupe beaucoup moins d'espace au sol que deux machines monobroches produisant le même rendement. Dans les installations où l’espace au sol est une contrainte, cela seul peut justifier l’investissement.
• Réduction du travail : Un opérateur peut gérer une machine à double broche plutôt que de superviser deux machines distinctes, ce qui réduit directement le coût de la main-d'œuvre par pièce et libère les opérateurs pour des activités à valeur ajoutée.
• Efficacité énergétique : Le fonctionnement d'une machine à double broche consomme moins d'énergie totale que deux machines à broche unique à puissance équivalente, car le démarrage de la broche, les pompes de refroidissement, les convoyeurs de copeaux et les systèmes de contrôle sont partagés.
• Période de récupération : Pour des applications bien adaptées, des périodes d’amortissement de 18 à 36 mois sont réalistes lorsque la machine fonctionne deux ou trois équipes par jour. Une mauvaise adéquation pièce-machine, une faible utilisation ou des changements de travail fréquents peuvent repousser le retour sur investissement bien au-delà de cinq ans.

Principaux fabricants de centres d'usinage bibroches

Plusieurs constructeurs de machines-outils se sont forgés une solide réputation sur le marché des centres d'usinage à double broche, chacun possédant des atouts distincts en termes d'options de configuration, de niveaux de précision et d'industries cibles. Lors de l'évaluation des fournisseurs, tenez compte non seulement des spécifications de la machine, mais également de la disponibilité d'une assistance technique d'application, de pièces de rechange et d'un service local.

• Groupe Chiron (Allemagne) : Spécialisé dans les centres d'usinage verticaux à double broche à grande vitesse avec des configurations à pas fixe et variable, largement utilisés dans les applications automobiles et médicales. Connu pour ses temps de changement d'outil très rapides et sa haute précision.
• Mazak (Japon/États-Unis) : Propose des configurations à double broche dans ses séries VARIAXIS et HCN, avec une forte capacité CNC multicanal et des options d'automatisation des palettes pour des systèmes de fabrication flexibles.
• Makino (Japon) : Les centres d'usinage horizontaux de la série A avec options à double broche sont des machines de référence pour l'usinage des groupes motopropulseurs automobiles, connues pour leur rigidité, leur stabilité thermique et leur précision.
• Grob Systems (Allemagne/États-Unis) : Produit des centres d'usinage à double broche à 4 et 5 axes hautement spécialisés pour les composants de groupes motopropulseurs et de structure aérospatiale, avec une intégration approfondie dans les systèmes de lignes de transfert automatisés.
• Brother Industries (Japon) : Les centres de taraudage bibroches de la série Speedio et les VMC compacts sont populaires pour l'usinage à grande vitesse de petites pièces dans la fabrication de composants électroniques et de précision.
• Doosan (Corée du Sud) : Propose des centres d'usinage horizontaux à double broche dans les séries DNM et DCM, offrant une option rentable pour les applications automobiles et industrielles générales de volume moyen.
